Dex文件是手机上类似Windows上的EXE文件,dex文件是可以直接在Dalvik虚拟机中加载运行的文件。
首先我们来生成一个Dex文件。
新建文件Hello.java内容如下:
class Hello{
public static void main(String[] argc){
System.out.println(“Hello!”);
}
}
javac Hello.java
dx –dex –output=Hello.dex Hello.class
这样就在当前目录下面生成了一个dex文件。
编译的时候注意Java和Android默认的jdk版本要一致,否则会出错。

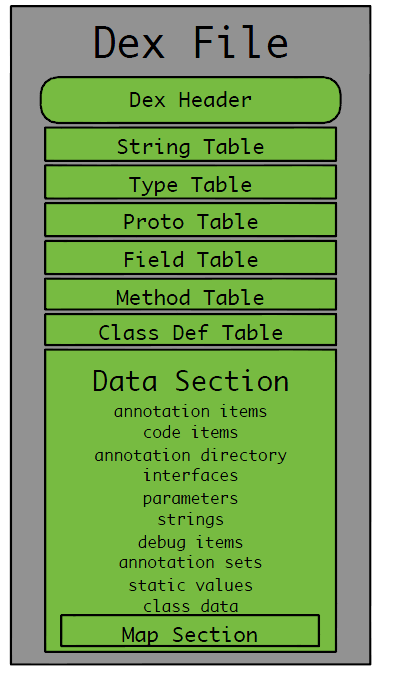

Dex总体文件结构图如下:
下面 ,对应到刚刚生成的dex文件来分析:
首先是文件头:
Dex文件头主要包括校验和以及其他结构的偏移地址和长度信息。

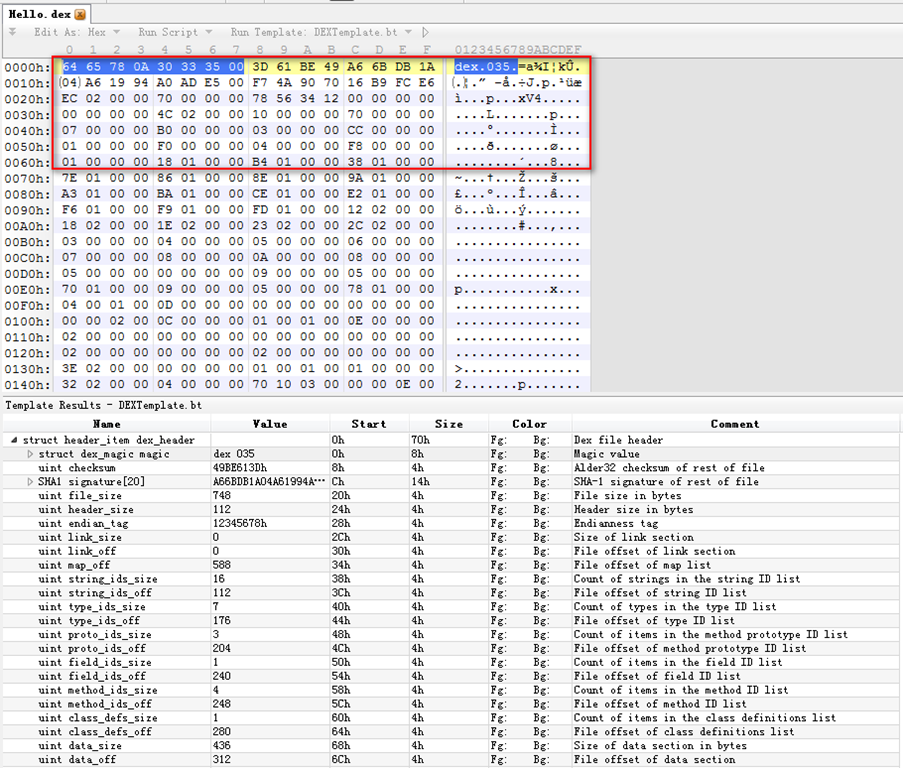

为了方便查看,使用010 Editor打开刚刚生成的Dex文件,在官网下载一个Dex模板的脚本,然后运行。
魔数字段:
Dex文件标志符’dex\n’ ,它的作用主要是用来标志dex文件的。跟在dex后面的是版本号,目前支持的版本号为035\0 。
校验码:
主要用来检查这个字段开始到文件结尾,这段数据是否完整。使用zlib 的adler32 所计算的32-bitsCheckSum . 计算的范围为DEX 文件的长度(Header->fileSize) 减去8bytes Magic Code 与4bytes CheckSum 的范围. 用来确保DEX 文件内容没有损毁.
SHA-1签名字段:
dex文件头里,前面已经有了面有一个4字节的检验字段码了,为什么还会有SHA-1签名字段呢?不是重复了吗?可是仔细考虑一下,这样设计自有道理。因 为dex文件一般都不是很小,简单的应用程序都有几十K,这么多数据使用一个4字节的检验码,重复的机率还是有的,也就是说当文件里的数据修改了,还是很 有可能检验不出来的。这时检验码就失去了作用,需要使用更加强大的检验码,这就是SHA-1。SHA-1校验码有20个字节,比前面的检验码多了16个字 节,几乎不会不同的文件计算出来的检验是一样的。设计两个检验码的目的,就是先使用第一个检验码进行快速检查,这样可以先把简单出错的dex文件丢掉了, 接着再使用第二个复杂的检验码进行复杂计算,验证文件是否完整,这样确保执行的文件完整和安全。
file_size:
文件的总大小
header_size:
DexHeader的大小,0x70bytes。
endian_tag:
预设值为Little-Endian, 在这栏位会显示32bits 值”0x12345678。
在Big-Endian 处理器上, 会转为“ 0x78563412。
是link_size和link_off字段,主要用在文件的静态链接上,该dex不是静态链接文件,所有为0。
map_off字段:
这个字段主要保存map开始位置,就是从文件头开始到map数据的长度,通过这个索引就可以找到map数据。
map数据排列结构定义如下:
/* *Direct-mapped "map_list". */ typedef struct DexMapList { u4 size; /* #of entries inlist */ DexMapItem list[1]; /* entries */ }DexMapList;
每一个map项的结构定义如下:
/* *Direct-mapped "map_item". */ typedef struct DexMapItem { u2 type; /* type code (seekDexType* above) */ u2 unused; u4 size; /* count of items ofthe indicated type */ u4 offset; /* file offset tothe start of data */ }DexMapItem;
DexMapItem结构定义每一项的数据意义:类型、类型个数、类型开始位置。
其中的类型定义如下:
/*map item type codes */ enum{ kDexTypeHeaderItem = 0x0000, kDexTypeStringIdItem = 0x0001, kDexTypeTypeIdItem = 0x0002, kDexTypeProtoIdItem = 0x0003, kDexTypeFieldIdItem = 0x0004, kDexTypeMethodIdItem = 0x0005, kDexTypeClassDefItem = 0x0006, kDexTypeMapList = 0x1000, kDexTypeTypeList = 0x1001, kDexTypeAnnotationSetRefList = 0x1002, kDexTypeAnnotationSetItem = 0x1003, kDexTypeClassDataItem = 0x2000, kDexTypeCodeItem = 0x2001, kDexTypeStringDataItem = 0x2002, kDexTypeDebugInfoItem = 0x2003, kDexTypeAnnotationItem = 0x2004, kDexTypeEncodedArrayItem = 0x2005, kDexTypeAnnotationsDirectoryItem = 0x2006, };
从上面的类型可知,它包括了在dex文件里可能出现的所有类型。可以看出这里的类型与文件头里定义的类型有很多是一样的,这里的类型其实就是文件头里定义 的类型。其实这个map的数据,就是头里类型的重复,完全是为了检验作用而存在的。当Android系统加载dex文件时,如果比较文件头类型个数与 map里类型不一致时,就会停止使用这个dex文件。
该dex文件的map_off = 0x24c,而便宜为0x24c的位置值为0x00d。也就是有13项!每项12个字节,所以整个map_list所占空间为12*13+4 = 160 = 0x00a0,范围为0x24c – 0x2ec.也就是到文件结尾的位置。
string_ids_size/off字段:
这两个字段主要用来标识字符串资源。源程序编译后,程序里用到的字符串都保存在这个数据段里,以便解释执行这个dex文件使用。其中包括调用库函数里的类名称描述,用于输出显示的字符串等。
string_ids_size标识了有多少个字符串,string_ids_off标识字符串数据区的开始位置。字符串的存储结构如下:
/* * Direct-mapped "string_id_item". */ typedef struct DexStringId { u4 stringDataOff; /* file offset to string_data_item */ } DexStringId;
可以看出这个数据区保存的只是字符串表的地址索引。如果要找到字符串的实际数据,还需要通过个地址索引找到文件的相应开始位置,然后才能得到字符串数据。 每一个字符串项的索引占用4个字节,因此这个数据区的大小就为4*string_ids_size。实际数据区中的字符串采用UTF8格式保存。
上面我们看到size为0x10,off为0x70。 也就是有16个字符串,每个索引占4个字节,也就是从0x70开始的16*4=64个字节是字符串的索引。

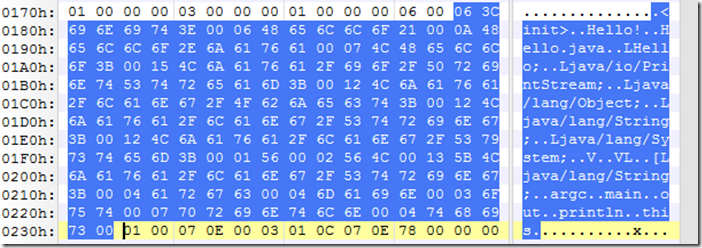

来到0x70处,看到第一个索引为0x17E,来到0x17E处。
16进制显示出来内容如下:
063c 696e 6974 3e00
其实际数据则是”<init>\0”
另外这段数据中不仅包括字符串的字符串的内容和结束标志,在最开头的位置还标明了字符串的长度。上例中第一个字节06就是表示这个字符串有6个字符。
关于字符串的长度有两点需要注意的地方:
1、关于长度的编码格式
dex文件里采用了变长方式表示字符串长度。一个字符串的长度可能是一个字节(小于256)或者4个字节(1G大小以上)。字符串的长度大多数都是小于 256个字节,因此需要使用一种编码,既可以表示一个字节的长度,也可以表示4个字节的长度,并且1个字节的长度占绝大多数。能满足这种表示的编码方式有很多,但dex文件里采用的是uleb128方式。leb128编码是一种变长编码,每个字节采用7位来表达原来的数据,最高位用来表示是否有后继字节。若第一个 Byte 的最高位为 1 ,则表示还需要下一个 Byte 来描述 ,直至最后一个 Byte 的最高位为 0 。每个 Byte 的其余 Bit 用来表示数据 ,如下表所示 。
它的编码算法如下:
/* * Writes a 32-bit value in unsigned ULEB128 format. * Returns the updated pointer. */ DEX_INLINE u1* writeUnsignedLeb128(u1* ptr, u4 data) { while (true) { u1 out = data & 0x7f; if (out != data) { *ptr++ = out | 0x80; data >>= 7; } else { *ptr++ = out; break; } } return ptr; }
它的解码算法如下:
/* * Reads an unsigned LEB128 value, updating the given pointer to point * just past the end of the read value. This function tolerates * non-zero high-order bits in the fifth encoded byte. */ DEX_INLINE int readUnsignedLeb128(const u1** pStream) { const u1* ptr = *pStream; int result = *(ptr++); if (result > 0x7f) { int cur = *(ptr++); result = (result & 0x7f) | ((cur & 0x7f) << 7); if (cur > 0x7f) { cur = *(ptr++); result |= (cur & 0x7f) << 14; if (cur > 0x7f) { cur = *(ptr++); result |= (cur & 0x7f) << 21; if (cur > 0x7f) { /* * Note: We don't check to see if cur is out of * range here, meaning we tolerate garbage in the * high four-order bits. */ cur = *(ptr++); result |= cur << 28; } } } } *pStream = ptr; return result; }
根据上面的算法分析上面例子字符串,取得第一个字节是06,最高位为0,因此没有后继字节,那么取出这个字节里7位有效数据,就是6,也就是说这个字符串是6个字节,但不包括结束字符“\0”。
2、关于长度的意义
由于字符串内容采用的是UTF-8格式编码,表示一个字符的字节数是不定的。即有时是一个字节表示一个字符,有时是两个、三个甚至四个字节表示一个字符。 而这里的长度代表的并不是整个字符串所占用的字节数,表示这个字符串包含的字符个数。所以在读取时需要注意,尤其是在包含中文字符时,往往会因为读取的长 度不正确导致字符串被截断。
type_ids_size/off字段:
type_ids 区索引了 .dex 文件里的所有数据类型 ,包括 class 类型 ,数组类型(array types)和基本类型(primitive types) 。 本区域里的元素格式为type_ids_item , 结构描述如下 :
struct type_ids_item
{
uint descriptor_idx;
}
type_ids_item 里面 descriptor_idx 的值的意思 ,是 string_ids 里的 index 序号 ,是用来描述此type 的字符串 。
根据 header 里 type_ids_size = 0x07 , type_ids_off = 0xb0 , 找到对应的二进制描述区 。
03 00 00 00 04 00 00 00 05 00 00 00 06 00 00 00
07 00 00 00 08 00 00 00 0A 00 00 00
分别对应:
proto_ids_size/off字段:
proto 的意思是 method prototype 代表 java 语言里的一个 method 的原型 。proto_ids 里元素为 proto_id_item , 结构如下 。
uint 32-bit unsigned int, little-endian
struct proto_id_item
{
uint shorty_idx;
uint return_type_idx;
uint parameters_off;
}
shorty_idx , 跟 type_ids 一样 ,它的值是一个 string_ids 的 index 号 ,最终是一个简短的字符串描述 ,用来说明该 method 原型 。
return_type_idx , 它的值是一个 type_ids 的 index 号 ,表示该 method 原型的返回值类型 。
parameters_off , 后缀 off 是 offset , 指向 method 原型的参数列表 type_list ; 若 method 没有参数 ,值为0 。参数列表的格式是 type_list ,结构从逻辑上如下描述 。
size 表示参数的个数 ;type_idx 是对应参数的类型 ,它的值是一个 type_ids 的 index 号 ,跟 return_type_idx 是同一个品种的东西 。
uint 32-bit unsigned int, little-endian
ushort 16-bit unsigned int, little-endian
struct type_list
{
uint size;
ushort type_idx[size];
}
header 里 proto_ids_size = 0x03 , proto_ids_off = 0xcc , 它的二进制描述区如下 :
08 00 00 00 05 00 00 00 00 00 00 00 V V 无参数
09 00 00 00 05 00 00 00 70 01 00 00 VL V 参数偏移0x170
09 00 00 00 05 00 00 00 78 01 00 00 VL V 参数偏移0x178
0x170:
01 00 00 00 03 00 一个参数 Ljava/lang/String;
0x178
01 00 00 00 06 00 一个参数 [Ljava/lang/String;
field_ids_size/off字段:
filed_ids 区里面有被本 .dex 文件引用的所有的 field 。本区的元素格式是 field_id_item ,逻辑结构描述如下:
ushort 16-bit unsigned int, little-endian
uint 32-bit unsigned int, little-endian
struct filed_id_item
{
ushort class_idx;
ushort type_idx;
uint name_idx;
}
class_idx , 表示本 field 所属的 class 类型 , class_idx 的值是 type_ids 的一个 index , 并且必须指向一个class 类型 。
type_idx , 表示本 field 的类型 ,它的值也是 type_ids 的一个 index 。
name_idx , 表示本 field 的名称 ,它的值是 string_ids 的一个 index 。
header 里 field_ids_size = 1 , field_ids_off = 0xf0 。说明本 .dex 只有一个 field ,这部分的二进制描述如下 :
04 00 01 00 0D 00 00 00 Ljava/lang/System; Ljava/io/PrintStram; out
method_ids_size/off字段:
method_ids 是索引区的最后一个条目,它索引了 .dex 文件里的所有的 method.
method_ids 的元素格式是 method_id_item , 结构跟 fields_ids 很相似:
ushort 16-bit unsigned int, little-endian
uint 32-bit unsigned int, little-endian
struct filed_id_item
{
ushort class_idx;
ushort proto_idx;
uint name_idx;
}
class_idx , 表示本 method 所属的 class 类型 , class_idx 的值是 type_ids 的一个 index , 并且必须指向一个 class 类型 。
name_idx , 表示本 method 的名称 ,它的值是 string_ids 的一个 index 。
proto_idx 描述该 method 的原型 ,指向 proto_ids 的一个 index 。
header 里 method_ids_size = 0x04 , method_ids_off = 0xf8 。本部分的二进制描述如下 :
00 00 00 00 00 00 00 00 LHello; V()V <init>
00 00 02 00 0C 00 00 00 LHello; VL([Ljava/lang/String;)V main
01 00 01 00 0E 00 00 00 Ljava/io/PrintStram; VL(Ljava/lang/String;)V println
02 00 00 00 00 00 00 00 Ljava/lang/Object; V()V <init>
对 .dex 反汇编的时候 ,常用的 method 表示方法是这种形式 :
Lpackage/name/ObjectName;->MethodName(III)Z
将上面可整理为:
LHello;-><init>()V
LHello;->main([Ljava/lang/String;)V
Ljava/io/PrintStram;->println(Ljava/lang/String;)V
Ljava/lang/Object;->init()V
至此 ,索引区的内容描述完毕 ,包括 string_ids , type_ids,proto_ids , field_ids , method_ids 。每个索引
区域里存放着指向具体数据的偏移地址 (如 string_ids ) , 或者存放的数据是其它索引区域里面的 index 号。
class_def_size/off字段:
从字面意思解释 ,class_defs 区域里存放着 class definitions , class 的定义 。它的结构较 .dex 区都要复杂些 ,
因为有些数据都直接指向了 data 区里面 。
class_defs 的数据格式为 class_def_item , 结构描述如下 :
uint 32-bit unsigned int, little-endian
struct class_def_item
{
uint class_idx;
uint access_flags;
uint superclass_idx;
uint interfaces_off;
uint source_file_idx;
uint annotations_off;
uint class_data_off;
uint static_value_off;
}
(1) class_idx 描述具体的 class 类型 ,值是 type_ids 的一个 index 。值必须是一个 class 类型 ,不能是数组类型或者基本类型 。
(2) access_flags 描述 class 的访问类型 ,诸如 public , final , static 等 。
(3) superclass_idx , 描述 supperclass 的类型 ,值的形式跟 class_idx 一样 。
(4) interfaces_off , 值为偏移地址 ,指向 class 的 interfaces , 被指向的数据结构为 type_list 。class 若没有
interfaces ,值为 0。
(5) source_file_idx , 表示源代码文件的信息 ,值是 string_ids 的一个 index 。若此项信息缺失 ,此项值赋值为
NO_INDEX=0xffff ffff 。
(6) annotions_off , 值是一个偏移地址 ,指向的内容是该 class 的注释 ,位置在 data 区,格式为annotations_direcotry_item 。若没有此项内容 ,值为 0 。
(7) class_data_off , 值是一个偏移地址 ,指向的内容是该 class 的使用到的数据 ,位置在 data 区,格式为class_data_item 。若没有此项内容 ,值为 0 。该结构里有很多内容 ,详细描述该 class 的 field , method, method 里的执行代码等信息 。
(8) static_value_off , 值是一个偏移地址 ,指向 data 区里的一个列表 ( list ) ,格式为 encoded_array_item。若没有此项内容 ,值为 0 。
header 里 class_defs_size = 0x01 , class_defs_off = 0x 0118 。则此段二进制描述为 :
00 00 00 00 LHello;
00 00 00 00 无,默认包访问权限
02 00 00 00 Ljava/lang/Object;
00 00 00 00 无接口
02 00 00 00 Hello.java
00 00 00 00 无注解
3E 02 00 00 0x23E
00 00 00 00 无
class_data_item:
class_data_off 指向 data 区里的 class_data_item 结构 ,class_data_item 里存放着本 class 使用到的各种数
据 ,下面是 class_data_item 的逻辑结构 :
uleb128 unsigned little-endian base 128
struct class_data_item
{
uleb128 static_fields_size;
uleb128 instance_fields_size;
uleb128 direct_methods_size;
uleb128 virtual_methods_size;
encoded_field static_fields [ static_fields_size ];
encoded_field instance_fields [ instance_fields_size ];
encoded_method direct_methods [ direct_method_size ];
encoded_method virtual_methods [ virtual_methods_size ];
}
encoded_field 的结构如下 :
struct encoded_field
{
uleb128 filed_idx_diff; // index into filed_ids for ID of this filed
uleb128 access_flags; // access flags like public, static etc.
}
encoded_method 的结构如下 :
struct encoded_method
{
uleb128 method_idx_diff;
uleb128 access_flags;
uleb128 code_off;
}
(1)method_idx_diff , 前缀 methd_idx 表示它的值是 method_ids 的一个 index ,后缀 _diff 表示它是于另外一个 method_idx 的一个差值 ,就是相对于 encodeed_method [] 数组里上一个元素的 method_idx 的差值 。
其实 encoded_filed – > field_idx_diff 表示的也是相同的意思 ,只是编译出来的 Hello.dex 文件里没有使用到class filed 所以没有仔细讲。
(2)access_flags , 访问权限 , 比如 public、private、static、final 等 。
(3)code_off , 一个指向 data 区的偏移地址 ,目标是本 method 的代码实现 。被指向的结构是code_item ,有近 10 项元素 。
0x23E:
00 static_fields_size
00 instance_fields_size
02 direct_methods_size
00 virtual_methods_size
00 80 80 04 B8 02 01 09 D0 02 0D 00 00 00
名称为 LHello; 的 class 里只有 2 个 directive methods 。 directive_methods 里的值都是 uleb128 的原始二
进制值 。按照 directive_methods 的格式 encoded_method 再整理一次这 2 个 method 描述 ,得到结果如下
表格所描述 。method 一个是 <init> , 一个是 main 。
其中两个directive methods为:
00 LHello;-><init>()V
80 80 04 0x10000 ACC_CONSTRUCTOR
B8 02 0x0138
01 LHello;->main([Ljava/lang/String;)V
09 ACC_PUBLIC|ACC_STATIC
D0 02 0x0150
class_def_item –> class_data_item –> code_item:
code_item 结构里描述着某个 method 的具体实现 。它的结构如下描述 :
struct code_item
{
ushort registers_size;
ushort ins_size;
ushort outs_size;
ushort tries_size;
uint debug_info_off;
uint insns_size;
ushort insns [ insns_size ];
ushort paddding; // optional
try_item tries [ tyies_size ]; // optional
encoded_catch_handler_list handlers; // optional
}
末尾的 3 项标志为 optional , 表示可能有 ,也可能没有 ,根据具体的代码来 。
(1) registers_size, 本段代码使用到的寄存器数目。
(2) ins_size, method 传入参数的数目 。
(3) outs_size, 本段代码调用其它method 时需要的参数个数 。
(4) tries_size, try_item 结构的个数 。
(5) debug_off, 偏移地址 ,指向本段代码的 debug 信息存放位置 ,是一个 debug_info_item 结构。
(6) insns_size, 指令列表的大小 ,以 16-bit 为单位 。 insns 是 instructions 的缩写 。
(7) padding , 值为 0 ,用于对齐字节 。
(8) tries 和 handlers , 用于处理 java 中的 exception , 常见的语法有 try catch 。
那先来分析下main的执行代码,它的code_off为0x150,对应的二进制代码如下:
03 00 registers_size
01 00 ins_size
02 00 outs_size
00 00 tries_size
37 02 00 00 debug_info_off 0x0237
08 00 00 00 insns_size 0x08
62 00 00 00 1A 01 01 00 6E 20 02 00 10 00 0E 00 insns
0x0062 0x0000 0x011a 0x 0001 0x 206e 0x0002 0x0010 0x 000e
insns 数组里的 8 个二进制原始数据 , 对这些数据的解析 ,需要对照官网的文档 《Dalvik VM Instruction Format》和《Bytecode for Dalvik VM》。分析
http://source.android.com/devices/tech/dalvik/instruction-formats.html
http://source.android.com/devices/tech/dalvik/dalvik-bytecode.html
分析思路整理如下:
《Dalvik VM Instruction Format》 里操作符 op 都是位于首个 16bit 数据的低 8 bit ,起始的是 op =0x62。
在 《Bytecode for Dalvik VM》 里找到对应的 Syntax 和 format 。
syntax = sget_object
format = 0x21c 。
在《Dalvik VM Instruction Format》里查找 21c , 得知 op = 0x62 的指令占据 2 个 16 bit 数据 ,格式是 AA|op BBBB ,解释为 op vAA, type@BBBB 。因此这 8 组 16 bit 数据里 ,前 2 个是一组 。对比数据得 AA=0x00, BBBB = 0x0000。
返回《Bytecode for Dalvik VM》里查阅对 sget_object 的解释, AA 的值表示 Value Register ,即0 号寄存器; BBBB 表示 static field 的 index ,就是之前分析的field_ids 区里 Index = 0 指向的那个东西,也就是Ljava/lang/System; -> out:Ljava/io/printStream;
所以前两个16bit数据解释为:
前 2 个 16 bit 数据 0x 0062 0000 , 解释为
sget_object v0, Ljava/lang/System; -> out:Ljava/io/printStream;
其余的 6 个 16 bit 数据分析思路跟这个一样 ,依次整理如下 :
0x011a 0x0001: const-string v1, “Hello!”
0x206e 0x0002 0x0010:
invoke-virtual {v0, v1}, Ljava/io/PrintStream; -> println(Ljava/lang/String;)V
0x000e: return-void
所以整个main方法为:
ACC_PUBLIC ACC_STATIC LHello;->main([Ljava/lang/String;)V
{
sget_object v0, Ljava/lang/System; -> out:Ljava/io/printStream;
const-string v1,Hello, Android!
invoke-virtual {v0, v1}, Ljava/io/PrintStream; -> println(Ljava/lang/String;)V
return-void
}
然后再使用baksmali.jar反编译成smali。
.class LHello;
.super Ljava/lang/Object;
.source “Hello.java”
# direct methods
.method constructor <init>()V
.registers 1
.prologue
.line 1
invoke-direct {p0}, Ljava/lang/Object;-><init>()V
return-void
.end method
.method public static main([Ljava/lang/String;)V
.registers 3
.parameter “argc”
.prologue
.line 3
sget-object v0, Ljava/lang/System;->out:Ljava/io/PrintStream;
const-string v1, “Hello!”
invoke-virtual {v0, v1}, Ljava/io/PrintStream;->println(Ljava/lang/String;)V
.line 4
return-void
.end method
和我们分析的一样。
