Android APK 签名文件MANIFEST.MF、CERT.SF、CERT.RSA分析

首先我们找一个已经签名的apk文件,修改后缀名为zip,然后解压。可以看到里面有一个META-INF文件夹,里面就是签名验证的文件。有三个文件MANIFEST.MF、CERT.SF、CERT.RSA分别保存着不同的签名信息,下面一个一个来分析:

首先是MANIFEST.MF文件,打开MANIFEST.MF文件如下:

Manifest-Version: 1.0
Created-By: 1.0 (Android)

Name: res/layout/main.xml
SHA1-Digest: TKJzyMwELyakLZYM83o10LERyPQ=

Name: AndroidManifest.xml
SHA1-Digest: vf51A+/qPTUhmRyQmU6GS83eO9Y=

Name: res/drawable/keys.png
SHA1-Digest: 3nPhCCVKGHdAha70YYcNvESbv5g=

Name: resources.arsc
SHA1-Digest: uh4vliR9xNyjDpU3d+WmfzTIumE=

Name: classes.dex
SHA1-Digest: S83QHv3CvsRo3e4gWNpZpvifWzg=

可以看到每一个对应的文件下面都有一个SHA1-Digest的值。这个值为该文件SHA-1值进行base64编码后的结果。

来验证一下:

首先获取文件的SHA-1值如下为:4CA273C8CC042F26A42D960CF37A35D0B111C8F4


复制该值到winhex中,如下:


另存为文件sha1,然后使用base64工具对该文件进行base64编码:


查看base64文件的内容为:TKJzyMwELyakLZYM83o10LERyPQ=

和上面值完全吻合。

还可以通过查看源码进行验证:http://androidxref.com/4.4_r1/xref/build/tools/signapk/SignApk.java


也可以看出MANIFEST.MF中保存了所有其他文件的SHA-1并base64编码后的值。

MANIFEST.MF文件分析完了,我们继续来分析CERT.SF这个文件,查看文件内容如下:

Signature-Version: 1.0
Created-By: 1.0 (Android)
SHA1-Digest-Manifest: Uin+pH/oQLOt1Esnw9TTJpf8URc=

Name: res/layout/main.xml
SHA1-Digest: +zm+W/d5nXnQRHhQq1BeXsj4sWU=

Name: res/drawable/keys.png
SHA1-Digest: 9CMNr6u3Zg/XymrpDC4NH/Qb+GE=

Name: AndroidManifest.xml
SHA1-Digest: q4qz8AP4LsfMh0TWEgTcSif6eqg=

Name: resources.arsc
SHA1-Digest: U1T+Km9u0pHDYncmJTz+Fae35iU=

Name: classes.dex
SHA1-Digest: iOqu/znF0ISqd6UtTmA4d5isoQs=

从上面可以看到多了一项SHA1-Digest-Manifest的值,这个值就是MANIFEST.MF文件的SHA-1并base64编码后的值。

源码中也可以看出:


而后面几项的值是对MANIFEST.MF文件中的每项再次SHA1并base64编码后的值。

把MANIFEST.MF文件的第一项拿出来,加两个\r\n:

Name: res/layout/main.xml
SHA1-Digest: +zm+W/d5nXnQRHhQq1BeXsj4sWU=





保存为文件,查看文件的SHA1值为:FB39BE5BF7799D79D0447850AB505E5EC8F8B165

复制到windex,然后使用base64进行编码,结果为:+zm+W/d5nXnQRHhQq1BeXsj4sWU=

也就是上面CERT.SF文件中的第一项。



最后一个文件CERT.RSA包含了公钥信息和发布机构信息。

首先我们使用自己的公钥对apk进行签名然后再来查看该文件的信息。

下载openssl:http://openssl-for-windows.googlecode.com/files/openssl-0.9.8k_WIN32.zip

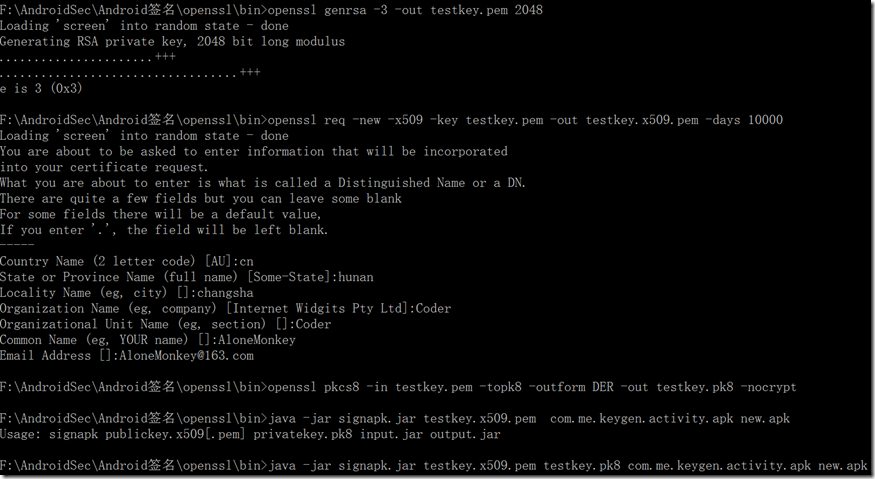

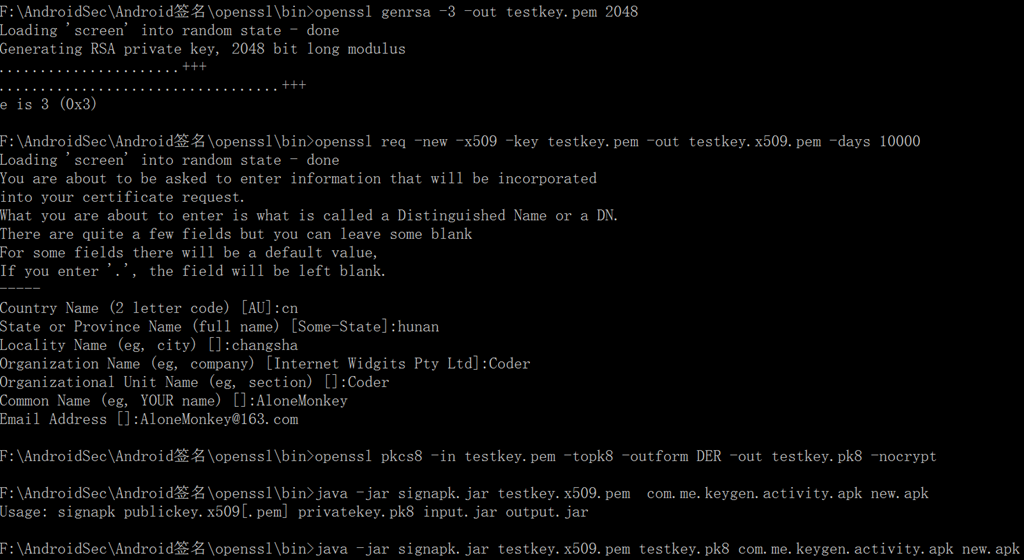

解压进入bin目录,执行:

openssl genrsa -3 -out testkey.pem 2048

成功生成:testkey.pem

openssl req -new -x509 -key testkey.pem -out testkey.x509.pem -days 10000

如有错误:Unable to load config info from c:/openssl/ssl/openssl.cnf,把文件复制到这个目录即可。


最后得到新签名的new.apk文件,找到里面的CERT.RSA文件,使用下面的程序得到里面的信息:

package getCerFromCERTRSA;

import java.io.FileInputStream;
import java.security.cert.X509Certificate;

import sun.security.pkcs.PKCS7;

public class Test {
public static void main(String[] args) throws Exception {
FileInputStream fis = new FileInputStream(“F:\\CERT.RSA”);
PKCS7 pkcs7 = new PKCS7(fis);
X509Certificate publicKey = pkcs7.getCertificates()[0];

System.out.println(“issuer1:” + publicKey.getIssuerDN());
System.out.println(“subject2:” + publicKey.getSubjectDN());
System.out.println(publicKey.getPublicKey());
}
}

输出结果如下:

issuer1:EMAILADDRESS=AloneMonkey@163.com, CN=AloneMonkey, OU=Coder, O=Coder, L=changsha, ST=hunan, C=cn
subject2:EMAILADDRESS=AloneMonkey@163.com, CN=AloneMonkey, OU=Coder, O=Coder, L=changsha, ST=hunan, C=cn
Sun RSA public key, 2048 bits
modulus: 27930608814223381116057921387749214219559488459834487651049472010943787998241917988099072185267085555323069515811092018497891216669481600034343393035843203267770583265755751519703070241992378137769943338514083146152811868483298881047691082051273026613334389423463323096799738980315739301150294781233689740925257750884810644704745529309986744250843593240651888438182488344317720617399108875832748401930758903852667930580643990438517537220738513412902358548274823884382164690517621920930706694824579819829817712366306758824210255361732602763101633753447049235308644785379979711318126409377911209205177369163520192093063
public exponent: 3



就是刚刚我们输入的信息。



PS:如果代码出现找不到sun.security.pkcs.PKCS7时,解决方法是:右键工程属性。

image然后点击Add:


总结:不同的程序公钥不同。

签名校验:

1.程序自校验,可以把原本的公钥信息(或者.RSA文件)存放到某一文件处,运行时计算当前的公钥信息(或者.RSA文件)与存放的信息是否一致。

2.联网校验,运行时的公钥信息和服务器端存储的公钥信息进行比对。

本文链接:http://www.alonemonkey.com/android-apk-sign.html
